วัสดุมาตรฐาน
V Ring: เสริมด้วยผ้าฝ้ายชุบด้วย NBR PTFE ที่เต็มไป แหวนกลับรูปตัวยู: ผ้าฝ้ายเสริมแรงที่ชุบด้วย NBR สวมแหวน: เสริมด้วยผ้าฝ้ายชุบด้วย NBR * สามารถปรับแต่งการผสมวัสดุอื่น ๆ ได้ ตามสภาพการทำงาน |  |
การแนะนำสินค้า

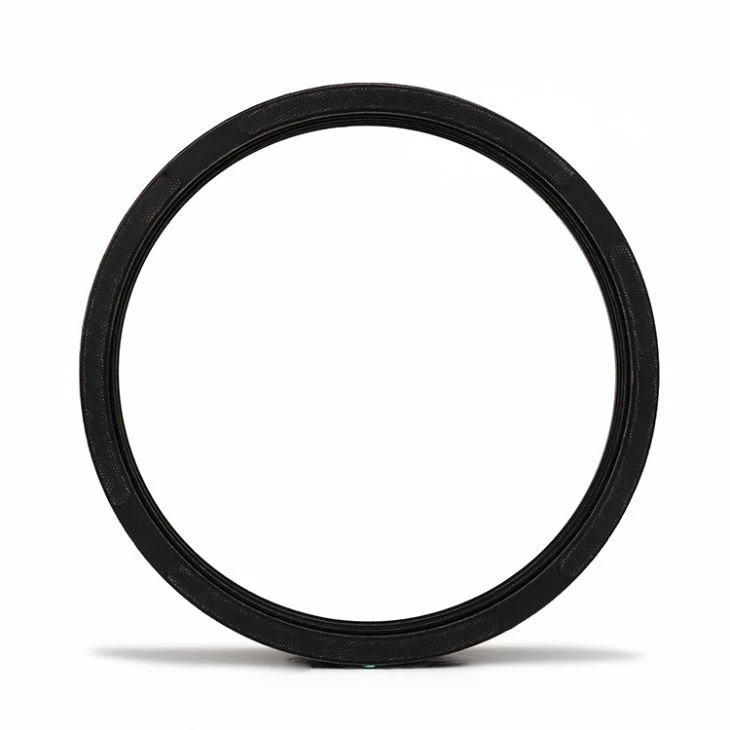

GE seal เป็นตราผนึกแบบเดี่ยวสำหรับลูกสูบและแท่ง มันประกอบด้วย 3 ส่วนส่วนใหญ่ - แหวนหลังรูปตัวยู (บางครั้งก็มีแหวนสำรอง), แหวนตรารูปตัววีและแหวนสวมใส่ ปริมาณของแหวน V กลางสามารถปรับได้ตามสภาพการทำงาน
ลักษณะ
ผลการปิดผนึกที่ดีและอายุการใช้งานนาน ปรับความยืดหยุ่นตามสภาพการทำงาน ประสิทธิภาพการซีลที่ดีที่อุณหภูมิต่ำ เสถียรภาพทางกลที่ยอดเยี่ยมที่อุณหภูมิสูง ความต้านทานการสึกหรอที่ดี |  |
คำแนะนำการใช้งาน
ซีลขนาดกะทัดรัดของ GE ประกอบด้วยซีล V-ring, วงแหวนรองรับและวงแหวนแรงดันซึ่งมักใช้สำหรับซีลกระบอกสูบ สำหรับการใช้งานที่ต่ำกว่า 100 ℃ตรา V-ring นั้นทำจากผ้าฝ้ายเสริมที่หุ้มด้วย NBR, วงแหวนรองรับและวงแหวนแรงดันทำจากผ้าฝ้ายเสริมที่ชุบด้วย NBR หรือไนลอน สำหรับอุณหภูมิการใช้งานที่ 100-200 หรือประกอบด้วยน้ำมันไฮดรอลิกที่มีฟอสเฟตแนะนำให้ใช้ PTFE แบบเติมแทน
สภาพการใช้งาน
ความเร็ว | ความดัน | อุณหภูมิ | สื่อ | เส้นผ่าศูนย์กลางที่ให้มา |
0.5m / s | 0-40Mpa | -30 ℃ ~ 200 ℃ | น้ำมันไฮโดรลิค (น้ำมันแร่) | 10mm-1500mm |

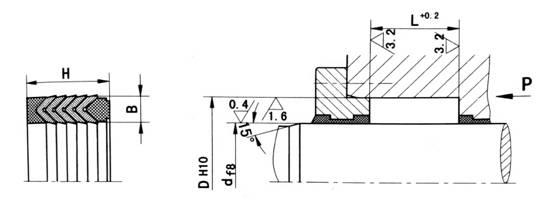

เทคนิคการวาดภาพ
รายการคุณสมบัติ
หมายเลขชิ้นส่วน | d | D | B | H | L |
GE2-0200 | 20 | 32 | 6 | 22.5 | 22.5 |
GE2-0220 | 22 | 34 | 6 | 22.5 | 22.5 |
GE2-0250 | 25 | 40 | 7.5 | 22.5 | 22.5 |
GE2-0280 | 28 | 43 | 7.5 | 22.5 | 22.5 |
GE2-0300 | 30 | 45 | 7.5 | 22.5 | 22.5 |
GE2-0320 | 32 | 47 | 7.5 | 22.5 | 22.5 |
GE2-0350 | 35 | 50 | 7.5 | 22.5 | 22.5 |
GE2-0360 | 36 | 51 | 7.5 | 22.5 | 22.5 |
GE2-0400 | 40 | 55 | 7.5 | 22.5 | 22.5 |
GE2-0420 | 42 | 57 | 7.5 | 22.5 | 22.5 |
GE2-0450 | 45 | 65 | 10 | 27.5 | 27.5 |
GE2-0500 | 50 | 70 | 10 | 30 | 30 |
GE2-0550 | 55 | 75 | 10 | 30 | 30 |
GE2-0560 | 56 | 76 | 10 | 37 | 37 |
GE2-0600 | 60 | 80 | 10 | 37 | 37 |
GE2-0630 | 63 | 83 | 10 | 37 | 37 |
GE2-0650 | 65 | 85 | 10 | 40 | 40 |
GE2-0700 | 70 | 90 | 10 | 40 | 40 |
GE2-0750 | 75 | 95 | 10 | 40 | 40 |
GE2-0800 | 80 | 100 | 10 | 40 | 40 |
GE2-0850 | 85 | 105 | 10 | 40 | 40 |
GE2-0900 | 90 | 110 | 10 | 40 | 40 |
GE2-1000 | 100 | 120 | 10 | 40 | 40 |
GE2-1100 | 110 | 130 | 10 | 40 | 40 |
GE2-1150 | 115 | 140 | 12.5 | 46 | 46 |
GE2-1250 | 120 | 150 | 12.5 | 46 | 46 |
GE2-1400 | 125 | 160 | 12.5 | 46 | 46 |
GE2-1500 | 150 | 180 | 15 | 60 | 60 |
GE2-1600 | 160 | 190 | 15 | 60 | 60 |
GE2-1800 | 180 | 200 | 15 | 60 | 60 |
GE2-1900 | 190 | 220 | 15 | 60 | 60 |
GE2-2000 | 200 | 230 | 15 | 60 | 60 |
GE2-2200 | 220 | 250 | 15 | 60 | 60 |
GE2-2500 | 250 | 280 | 15 | 60 | 60 |
* ข้อกำหนดเพิ่มเติมตามคำขอเรายังจัดหาผลิตภัณฑ์เปลี่ยนหรือวัสดุกึ่งสำเร็จรูป
คำถามที่พบบ่อย
1. คุณทำชุดซีลสำหรับรถขุดหรือไม่?
ใช่เราสามารถทำถัง / บูม / แขนชุดซีลสำหรับรถขุดรุ่นต่างๆ
2. คุณจะตรวจสอบคุณภาพของการสั่งซื้อจำนวนมาก?
เรามีแผนกตรวจสอบคุณภาพโดยเฉพาะเพื่อให้แน่ใจว่าระบบการตรวจสอบคุณภาพที่สมบูรณ์คำสั่งซื้อทั้งหมดแม้สำหรับชิ้นเดียวจะถูกดำเนินการตรงตามการตั้งค่าข้อมูลระบบ
3. คุณจัดหาที่กำหนดเองขนาด v บรรจุ?
ใช่ v บรรจุประทับตราที่มีขนาดที่กำหนดเองตัวอย่างเป็นที่ยอมรับ
4. คุณจะแพ็ครายการได้อย่างไร
โดยทั่วไปมี 2 วิธีในการบรรจุซีล
1) บรรจุภัณฑ์ที่เหมาะสมโดยไม่มีเครื่องหมาย
2) บรรจุภัณฑ์โลโก้ที่กำหนดเองเราอาจต้องการโลโก้ / แบรนด์ที่ได้รับอนุญาตจากคุณหากตัวเลือกนี้จำเป็น
