การจำแนกประเภทของซีลแบบไดนามิกไฮดรอลิก

การจำแนกประเภทของซีลแบบไดนามิกไฮดรอลิก

ปัจจัยที่ต้องพิจารณาในกระบวนการคัดเลือกยังครอบคลุมทุกด้านรวมถึงวัสดุการปฏิบัติตามเงื่อนไขของถังคุณภาพราคา ฯลฯ เราพบลูกค้าจำนวนมากเนื่องจากการเลือกซีลที่ไม่ถูกต้องทำให้เกิดการรั่วไหลของน้ำมัน เราหวังว่าจะให้ข้อมูลตราประทับที่เป็นประโยชน์แก่คุณโดยการแบ่งปันความรู้เกี่ยวกับตราประทับที่เข้าใจง่าย

องค์ประกอบการซีลมีอิทธิพลต่อการตัดสินใจการทำงานและอายุการใช้งานของระบบไฮดรอลิก ไฮดรอลิคซีลมักทำจากยางโพลีตาฟลูออโรเอทิลีน (PTFE) และโพลียูรีเทน (PU) การเลือกใช้วัสดุจะขึ้นอยู่กับสื่อการใช้งานเฉพาะหรือข้อ จำกัด เนื่องจากความดัน, สื่อ, อุณหภูมิหรือความเข้ากันได้ทางเคมี

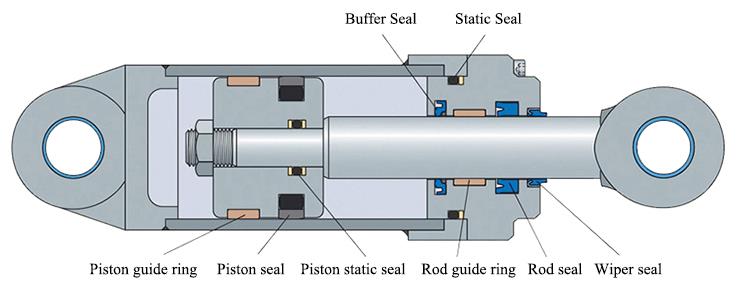

ไฮดรอลิคซีลโดยทั่วไปจะเป็นซีลลูกสูบและซีลก้านลูกสูบ

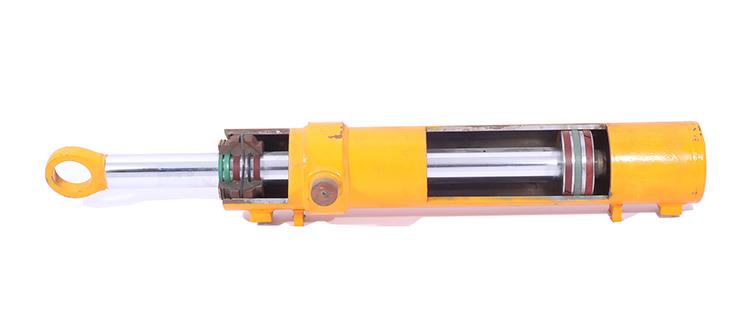

ซีลก้านลูกสูบถูกติดตั้งในร่องของกระบอกไฮดรอลิกและเส้นผ่านศูนย์กลางด้านในนั้นอยู่ตรงข้ามกับก้านลูกสูบหรือเพลา มีการติดตั้งซีลลูกสูบในร่องของลูกสูบและเส้นผ่านศูนย์กลางภายนอกอยู่ตรงข้ามกับรูหรือกระบอกสูบของกระบอกไฮดรอลิก

ดังนั้นซีลก้านลูกสูบจึงมักจะเรียกว่าซีลเพลาและซีลลูกสูบก็จะเรียกว่าซีลลูกสูบ

ไฮดรอลิกซีลประเภทใด จากการกระทำซีลไฮดรอลิกแบบไดนามิกสามารถแบ่งออกเป็นห้าประเภท พวกเขาเป็น แมวน้ำลูกสูบ, แมวน้ำก้านลูกสูบ, ที่ปัดน้ำฝนแมวน้ำหมุนและสวมแหวน (แหวนคู่มือ)

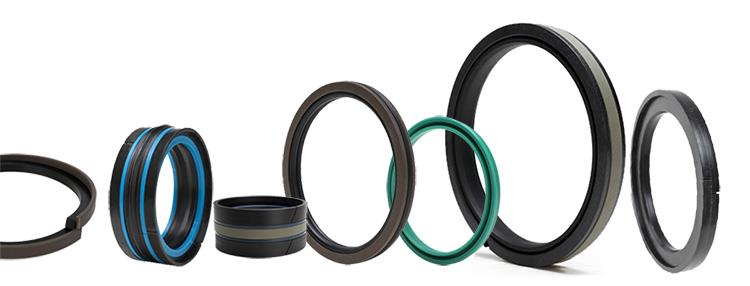

1. ซีลลูกสูบ

บทบาทของซีลลูกสูบคือเพื่อให้แน่ใจว่าของเหลวทำงานกลางในกระบอกไฮดรอลิกไม่รั่วไหลผ่านปลายลูกสูบ โดยทั่วไปแล้วซีลลูกสูบจะมีซีลแบบทางเดียวและซีลแบบสองทาง

การผนึกแบบทางเดียวคือความดันกระทำในทิศทางเดียวเท่านั้น ในการปิดผนึกแบบสองทางความดันจะกระทำในทิศทางทั้งสองของการเคลื่อนที่แบบตอบสนอง

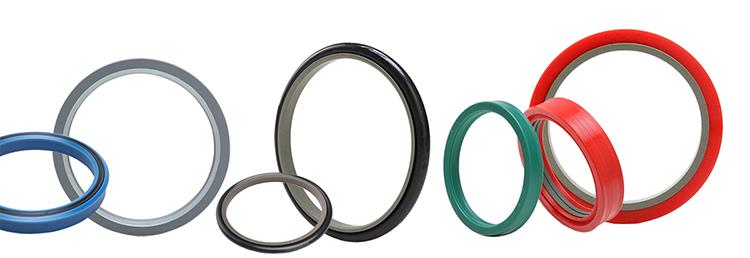

2. ก้านลูกสูบซีล

ซีลก้านลูกสูบถือเป็นองค์ประกอบที่สำคัญที่สุดของการกำหนดค่าซีลกระบอกไฮดรอลิก เมื่อก้านลูกสูบถูกลูกสูบเชิงเส้นตราก้านสามารถป้องกันไม่ให้สื่อการทำงานจากการรั่วไหลจากด้านในของกระบอกไฮดรอลิกไปด้านนอกได้อย่างมีประสิทธิภาพ ตราก้านใช้ร่วมกับตราประทับฝุ่นเพื่อป้องกันไม่ให้ฝุ่นและสิ่งสกปรกภายนอกเข้าสู่กระบอกสูบ

3. ซีลที่ปัดน้ำฝน

นอกเหนือจากฟังก์ชั่นการปิดผนึกกระบอกส่วนใหญ่ใช้ซีลฝุ่นเพื่อป้องกันสิ่งแปลกปลอมเช่นฝุ่นและสิ่งสกปรกเข้าสู่กระบอกสูบ มักจะใช้ซีลกันฝุ่นกับชุดซีลอื่น ๆ เพื่อสร้างความกระชับในขณะที่ยังช่วยให้ลูกสูบหมุนเป็นเส้นตรง

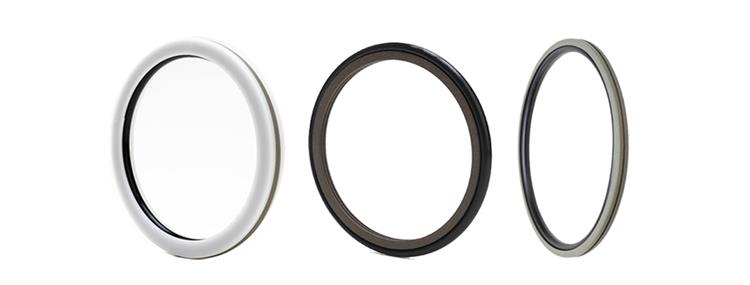

4. ซีลโรตารี่

ซีลโรตารี่เป็นตราแอคชั่นแบบสองทางที่สามารถทนต่อแรงดันของทั้งสองด้านหรือแรงดันสลับ มันถูกใช้เพื่อประทับตราแท่งเพลาข้อต่อแบบหมุนและส่วนประกอบอื่น ๆ ที่มีการหมุนหรือการสั่น

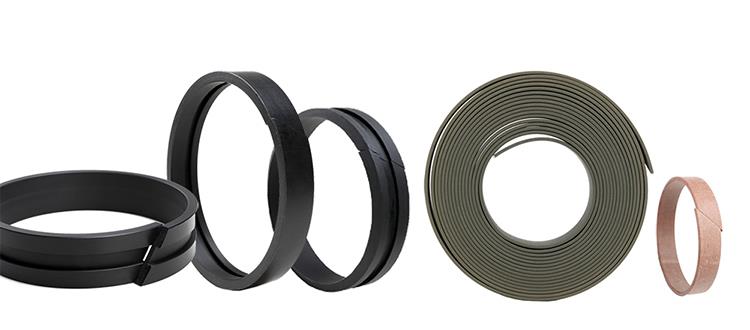

5. สวมแหวน (วงแหวนนำ)

แหวนสวมใส่ส่วนใหญ่ช่วยในการกำหนดตำแหน่งสัมพัทธ์ของลูกสูบและแกนลูกสูบในกระบอกสูบไฮดรอลิกและมีบทบาทสนับสนุน
