ข้อควรพิจารณาในการออกแบบสำหรับแมวน้ำโรตารี่คืออะไร?

ซีลโรตารี่เป็นส่วนประกอบที่จำเป็นในระบบกลไกที่หลากหลายป้องกันการรั่วไหลของของเหลวและสารปนเปื้อนในขณะที่ช่วยให้การหมุนของเพลา ในฐานะซัพพลายเออร์ของแมวน้ำโรตารี่ฉันได้เห็นโดยตรงว่ามันสำคัญแค่ไหนที่จะได้รับการออกแบบที่ถูกต้อง ในบล็อกนี้ฉันจะแบ่งปันข้อควรพิจารณาในการออกแบบที่สำคัญสำหรับแมวน้ำโรตารี่

เงื่อนไขการดำเนินงาน

สิ่งแรกที่ต้องคิดคือสภาพการทำงานที่จะใช้ซีลโรตารี่ อุณหภูมิเป็นปัจจัยสำคัญ อุณหภูมิสูงสามารถทำให้วัสดุซีลลดลงสูญเสียความยืดหยุ่นและในที่สุดก็ล้มเหลว ในทางกลับกันอุณหภูมิต่ำสามารถทำให้วัสดุซีลเปราะ ตัวอย่างเช่นในการใช้เตาอบอุตสาหกรรมอุณหภูมิสูงเราจำเป็นต้องมีวัสดุซีลที่สามารถทนต่อความร้อนที่รุนแรงเช่นยางฟลูออโรคาร์บอน ในสถานที่เก็บความเย็นยางไนไตรล์ที่มีความยืดหยุ่นอุณหภูมิต่ำอาจเป็นตัวเลือกที่ดีกว่า

แรงกดดันยังมีบทบาทสำคัญ หากระบบมีแรงดันภายในสูงซีลจะต้องได้รับการออกแบบให้ทนต่อแรงนั้นโดยไม่ถูกอัดขึ้นรูป สำหรับการใช้งานที่มีแรงดันสูงเรามักจะแนะนำซีลเพลาหมุนลูกสูบ- ซีลเหล่านี้ได้รับการออกแบบมาโดยเฉพาะเพื่อรองรับแรงกดดันสูงและให้ประสิทธิภาพการปิดผนึกที่เชื่อถือได้

ความเร็วของเพลาหมุนเป็นอีกแง่มุมที่สำคัญ ด้วยความเร็วในการหมุนสูงซีลจะมีแรงเสียดทานมากขึ้นซึ่งสามารถสร้างความร้อนได้ ความร้อนนี้สามารถทำลายซีลและลดอายุการใช้งาน ดังนั้นสำหรับการใช้งานที่มีความเร็วสูงเราจำเป็นต้องเลือกวัสดุซีลที่มีคุณสมบัติแรงเสียดทานต่ำและความต้านทานความร้อนที่ดี

การออกแบบเพลาและที่อยู่อาศัย

การออกแบบเพลาและตัวเรือนที่ติดตั้งซีลมีความสำคัญเท่าเทียมกัน พื้นผิวผิวของเพลาเป็นสิ่งสำคัญ พื้นผิวเพลาขรุขระอาจทำให้การสึกหรอมากเกินไปในซีลซึ่งนำไปสู่ความล้มเหลวก่อนวัยอันควร เพลาควรมีพื้นผิวที่เรียบเนียนโดยทั่วไปจะอยู่ในช่วงของค่าความขรุขระเฉพาะ พื้นผิวที่เรียบนี้ช่วยลดแรงเสียดทานและสึกหรอบนริมฝีปากซีล

เส้นผ่านศูนย์กลางของเพลาก็มีความสำคัญเช่นกัน ซีลจะต้องมีขนาดที่เหมาะสมเพื่อให้พอดีกับเส้นผ่านศูนย์กลางเพลา ซีลที่มีขนาดเล็กเกินไปจะถูกยืดออกและอาจไม่ได้ให้ซีลที่มีประสิทธิภาพในขณะที่ซีลที่มีขนาดใหญ่เกินไปจะไม่สัมผัสกับเพลาที่เหมาะสมและสามารถอนุญาตให้รั่วไหลได้

การออกแบบที่อยู่อาศัยยังเป็นปัจจัยสำคัญ ที่อยู่อาศัยควรให้การสนับสนุนที่เหมาะสมสำหรับซีลและตรวจสอบให้แน่ใจว่าติดตั้งอย่างถูกต้อง ที่อยู่อาศัยควรมีขนาดและความอดทนที่เหมาะสม หากการเจาะที่อยู่อาศัยมีขนาดใหญ่เกินไปซีลอาจไม่ถูกเก็บไว้อย่างปลอดภัยและหากมีขนาดเล็กเกินไปซีลอาจถูกบีบอัดมากเกินไปซึ่งอาจส่งผลกระทบต่อประสิทธิภาพของมัน

การเลือกวัสดุซีล

การเลือกวัสดุซีลที่เหมาะสมเป็นหนึ่งในข้อควรพิจารณาในการออกแบบที่สำคัญที่สุด มีวัสดุหลายประเภทที่มีอยู่แต่ละชนิดมีคุณสมบัติที่เป็นเอกลักษณ์ของตัวเอง

Nitrile Rubber (NBR) เป็นตัวเลือกยอดนิยมสำหรับแอปพลิเคชันหลายอย่าง มีราคาไม่แพงมีความต้านทานต่อน้ำมันและเชื้อเพลิงที่ดีและมีคุณสมบัติเชิงกลที่เหมาะสม ซีล NBR มักใช้ในเครื่องยนต์ยานยนต์และแอพพลิเคชั่นอุตสาหกรรมทั่วไป

Fluorocarbon Rubber (FKM) เป็นที่รู้จักกันดีว่ามีความต้านทานทางเคมีที่ยอดเยี่ยมและประสิทธิภาพของอุณหภูมิสูง มันสามารถทนต่อสารเคมีและอุณหภูมิที่หลากหลายได้สูงถึง 200 ° C หรือสูงกว่าในบางกรณี ซีล FKM มักใช้ในโรงงานแปรรูปเคมีและการใช้งานการบินและอวกาศ

ยางซิลิโคนมีความยืดหยุ่นและประสิทธิภาพอุณหภูมิต่ำ นอกจากนี้ยังทนต่อการผุกร่อนและโอโซน อย่างไรก็ตามมีความต้านทานต่อน้ำมันและเชื้อเพลิงค่อนข้างไม่ดีเมื่อเทียบกับ NBR และ FKM ซีลซิลิโคนมักใช้ในการใช้งานที่ความยืดหยุ่นและประสิทธิภาพของอุณหภูมิต่ำมีความสำคัญเช่นในผลิตภัณฑ์ไฟฟ้าและผู้บริโภคบางชนิด

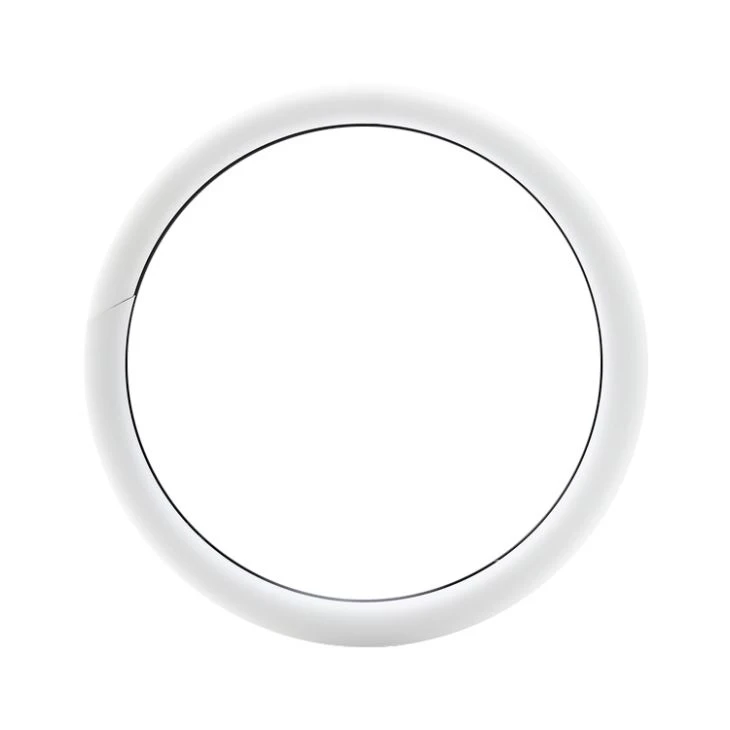

นอกจากวัสดุ elastomeric เหล่านี้แล้วยังมีวัสดุคอมโพสิตซีลคอมโพสิตแบบโรตารี่รวมคุณสมบัติของวัสดุที่แตกต่างกันเพื่อให้ได้ประสิทธิภาพที่ดีขึ้น ตัวอย่างเช่นซีลคอมโพสิตอาจมีชั้นนอกที่แข็งสำหรับความต้านทานการสึกหรอและชั้นด้านในที่อ่อนนุ่มเพื่อการปิดผนึกที่ดีขึ้น

ซีลเรขาคณิต

รูปทรงเรขาคณิตของซีลยังส่งผลต่อประสิทธิภาพ รูปร่างของริมฝีปากซีลเป็นสิ่งสำคัญ ริมฝีปากซีลที่ออกแบบมาอย่างดีควรจะสามารถรักษาความดันสัมผัสที่เหมาะสมกับเพลาได้ การออกแบบริมฝีปากซีลมีประเภทต่าง ๆ เช่นซีลริมฝีปากเดี่ยวและสองเท่า

ซีลริมฝีปากเดี่ยวเป็นเรื่องง่ายและมีค่า - มีประสิทธิภาพ เหมาะสำหรับการใช้งานที่ข้อกำหนดการปิดผนึกไม่สูงมาก ในทางกลับกันสองเท่าของลิปซีลให้ประสิทธิภาพการปิดผนึกที่ดีขึ้นเนื่องจากมีริมฝีปากเพิ่มเติมเพื่อป้องกันการเข้าของสารปนเปื้อน

รูปทรงกากบาทของซีลก็มีความสำคัญเช่นกัน รูปทรงข้ามที่แตกต่างกันสามารถให้ระดับความยืดหยุ่นการสนับสนุนและกำลังปิดผนึกที่แตกต่างกัน ตัวอย่างเช่นการปิดผนึกส่วนกลม - Cross - ส่วนอาจมีความยืดหยุ่นมากขึ้นในขณะที่การปิดผนึกส่วนสี่เหลี่ยม - ส่วนอาจให้การสนับสนุนมากขึ้น

การป้องกันการปนเปื้อน

ในหลายแอปพลิเคชันซีลจำเป็นต้องปกป้องระบบจากสารปนเปื้อนเช่นฝุ่นสิ่งสกปรกและน้ำ การออกแบบตราประทับควรคำนึงถึงสิ่งนี้ ตัวอย่างเช่น,V Ring Sealเป็นตัวเลือกที่ยอดเยี่ยมสำหรับการป้องกันสารปนเปื้อน การออกแบบรูป V - ของแมวน้ำเหล่านี้ช่วยให้พวกเขาสามารถกำจัดสิ่งสกปรกและเศษซากออกจากพื้นผิวเพลาได้อย่างมีประสิทธิภาพ

แมวน้ำบางตัวยังมีคุณสมบัติเพิ่มเติมเช่นริมฝีปากฝุ่นหรือ flingers ริมฝีปากฝุ่นมีการคาดการณ์ขนาดเล็กบนตราประทับที่ช่วยป้องกันการปนเปื้อนให้ห่างจากริมฝีปากปิดผนึกหลัก Flingers กำลังหมุนส่วนประกอบที่กำจัดสารปนเปื้อนใด ๆ ที่เข้ามาสัมผัสกับพวกเขา

การติดตั้งและบำรุงรักษา

ในที่สุดการออกแบบซีลควรพิจารณาความสะดวกในการติดตั้งและบำรุงรักษา ตราประทับที่ติดตั้งได้ยากอาจนำไปสู่การติดตั้งที่ไม่เหมาะสมซึ่งอาจทำให้เกิดความล้มเหลวก่อนวัยอันควร ตราประทับควรได้รับการออกแบบในลักษณะที่สามารถติดตั้งได้ง่ายโดยไม่จำเป็นต้องใช้เครื่องมือพิเศษหรือขั้นตอนที่ซับซ้อน

การบำรุงรักษาก็มีความสำคัญเช่นกัน ตราประทับควรได้รับการออกแบบให้เปลี่ยนได้ง่าย ในบางกรณีตราประทับอาจต้องถูกแทนที่อย่างสม่ำเสมอโดยเฉพาะอย่างยิ่งในการใช้งานที่สูง ซีลที่ออกแบบมาอย่างดีจะทำให้บุคลากรด้านการบำรุงรักษาสามารถเข้าถึงและเปลี่ยนซีลได้ง่าย

โดยสรุปการออกแบบซีลโรตารี่เกี่ยวข้องกับการพิจารณาปัจจัยที่หลากหลายตั้งแต่สภาพการทำงานและการออกแบบเพลา/ที่อยู่อาศัยไปจนถึงการเลือกวัสดุและรูปทรงเรขาคณิต ในฐานะซัพพลายเออร์ซีลโรตารี่เรามีความเชี่ยวชาญและประสบการณ์เพื่อช่วยให้คุณเลือกซีลที่เหมาะสมสำหรับแอปพลิเคชันเฉพาะของคุณ หากคุณอยู่ในตลาดสำหรับแมวน้ำหมุนหรือมีคำถามใด ๆ เกี่ยวกับการออกแบบตราประทับอย่าลังเลที่จะติดต่อเราเพื่อขอคำปรึกษา เราอยู่ที่นี่เพื่อทำงานร่วมกับคุณเพื่อให้แน่ใจว่าคุณจะได้รับสิ่งที่ดีที่สุด - แสดงซีลสำหรับความต้องการของคุณ

การอ้างอิง

• "คู่มือเทคโนโลยีซีล" โดย John H. Bickford
• "เทคโนโลยีการปิดผนึกสำหรับการหมุนอุปกรณ์" โดยผู้เชี่ยวชาญในอุตสาหกรรมต่างๆ
